Сообщений в теме: 15

[НИК ТАР]

Всем доброго времени! На фотке кава400, у меня вопрос по резиновым шлангам:

на бензобаке есть два соска, на них я одел два шланга, которые спускаются вниз мота (предполагаю что один - это вентиляция бензобака, второй может какой-нибудь перелив?). Только странно, когда бак снял через эти соски бенз не течет!

Самый загадочный шланг третий, я на фотке его держу рукой и он с каким то фильтром (причем на нем есть стрелка).

Народ помогите разобраться что и куда!

P.S. Мот работает нормально, но просто все должно быть на своих местах и выполнять свою функцию!

Прикрепленные файлы

•  20160329_133010_resized.jpg   280,72К   16 скачиваний

[mufFler]

А тот, что на фотке, он точно с бензобака? У меня на кле250 кажись из эйр бокса такое торчало.


Отправлено с моего iPhone используя Tapatalk

[НИК ТАР]

он не с бензобака, в том и дело что он просто ОКОЛО бензобака и эйрбокса болтается. Но при снятиии коробки эйрбокса на нем небо обнаружено ни одного соска. Вообще не понятно назначение данного шланга.

[Farewell]

Такой шланг с бочонком ставится на слив из корпуса воздухана обязательно. На нижнем конце пробка. Когда бочонок заполнится водой, маслом, грязью это видно в нём и его нужно периодически очищать.

[НИК ТАР]

Есть такой шланг (он сам прозрачный) и пробкой(черной) на конце заглушен, вчера сливал оттуда масло когда ревизировал айрбокс и нулевик чистил и мазал.

[Farewell]

Тогда, если на конце не было пробки, это вентиляция бензобака. Та трубка, что отводит пары бензина изнутри бака и связывает его с атмосферой.

[Cher Tannov]

Начни стого, что посмотри схему деталей своего мота. Например, на impex-jp.com

Трубка с пробкой из аирбокса, две другие это дренаж бензобака. С бочонком дренаж топлива, просто шланг это дренаж воздуха/паров. На схеме всё есть

[НИК ТАР]

сейчас гляну, спасибо за ссылку!

[mufFler]

Скорее всего сосок отломился, ищи отверстие в самой нижней точке аирбокса. А хреновина эта со стрелкой по ходу устроена как сифон, там всегда должнобыть масло, чтоб не подсасывало воздух мимо фильтра. А лишнее стекает на улицу. Короче принцип как у сантех. сифона, который в слив ставится в канализации


Отправлено с моего iPhone используя Tapatalk

[НИК ТАР]

Немного ситуация проясняется! На бензобаке есть два выхода под трубки. На ближний выход (от руля) подцепляем шланг с пластиковой колбой(на фотке я его держу в руке) - по нему воздух попадает в верхнюю часть бака, а на следующий за ним выход одевается просто шланг через который осуществляется вентиляция бензобака. Схема прикреплена, позиция А. Третий шланг который есть у меня был поставлен видимо в замен того что стоит на всасывающей части, т.к. шланг был поврежден, а подрезать его и поставить на место видимо было  - не судьба! Вот такое заключение. На всякий случай, у кого есть возможность гляньте у себя на моте сколько у вас трубок.

http://www.pixic.ru/...0Q4G0F2j4I8.png



Всем спасибо за помощь!

[Farewell]

Немного ситуация проясняется! На бензобаке есть два выхода под трубки. На ближний выход (от руля) подцепляем шланг с пластиковой колбой(на фотке я его держу в руке) - по нему воздух попадает в верхнюю часть бака, а на следующий за ним выход одевается просто шланг через который осуществляется вентиляция бензобака.



Всем спасибо за помощь!

Немного не так. Второй патрубок, это слив из углубления горловины топлива, пролитого при заправке мимо горловины бака. Или дождевой воды при непогоде.

[НИК ТАР]

Спасибо, поправку принял! Может еще кому-то пригодится данная информация.

[Дантист]

На Ерше два из бака, 3-й шланг - дренаж расширительного бачка охлаждающей системы. Все три рядом с подножкой выходят.

[Alex-171187]

Приветствую друзья. Тема конечно уже старая, но сейчас актуальна для меня. У меня небыло это трубочки с колбой (так мот достался от преднего хозяина). Теперь я нашел, а как проложить теперь это все не знаю. Как должны идти эти два шланга? И где крепить эту колбу? Весь интернет перерыл и все видео посмотрел уже, но так и не нашел ничего

[Dimacus]

Приветствую друзья. Тема конечно уже старая, но сейчас актуальна для меня. У меня небыло это трубочки с колбой (так мот достался от преднего хозяина). Теперь я нашел, а как проложить теперь это все не знаю. Как должны идти эти два шланга? И где крепить эту колбу? Весь интернет перерыл и все видео посмотрел уже, но так и не нашел ничего

в официальном мануале в приложении на последних страницах кавасаки всегда указывает прокладку всех шлангов и всей проводки. там все есть с картинками. прямо со страницы номер 580 и вниз листай. там все есть

[maff0702]

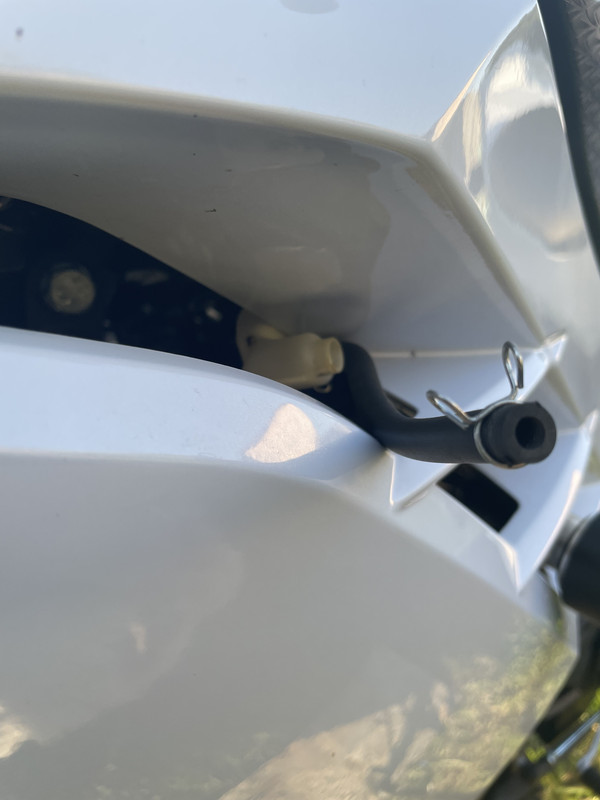

Привет, подскажите пожалуйста, что за шланг на ниндзе 300?

Это со стороны где сцепление

[max232]

Привет, подскажите пожалуйста, что за шланг на ниндзе 300?

Это со стороны где сцепление

Похоже на шлаг сапуна

[RomanCh]

Похоже на шлаг сапуна

Похоже, но очень странно, что на нём хомут. Вроде обычно на таких шлангах хомутов на нижнем конце не делают. Я бы таки снял пластик и посмотрел откуда он идёт...
